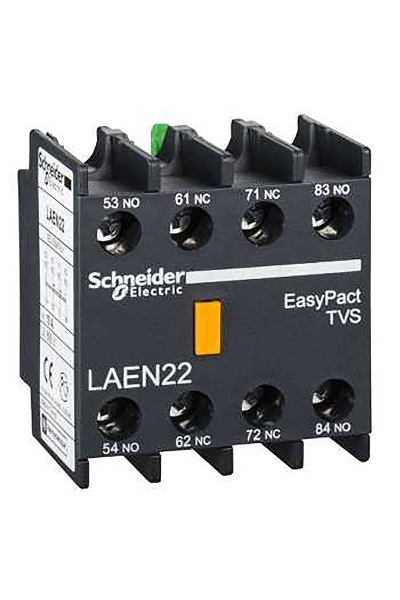

Schineder Laen 22 Yardımcı Kontak Bloğu (Laen 22)

Seri

:

EasyPact

Ürün grubu

:

LAEN

Ürün ya da bileşen tipi

:

Yardımcı kontak bloğu

Cihaz uygulaması

:

Sinyalleme

Renk

:

Gri (RAL 7011)

Tamamlayıcı Özellikler

Seri uyumluluğu

:

EasyPact TVS LC1E

Montaj konumu

:

Ön

Yardımcı kontak çalışma

:

Anlık

Kutup kontak düzenleme

:

2 NA + 2 NK

[Ui] nominal yalıtım voltajı

:

690 V - için kontrol devresi 'e uygunIEC 60947-5-1

[Ue] nominal çalışma voltajı

:

<= 690 V

[Ith] klasik açık hava termik akımı

:

8 A -de <60 °C

Irms nominal kapama kapasitesi

:

140 A AC 'e uygunIEC 60947-5-1

[Icw] nominal kısa süreli dayanma akımı

:

100 A - 1 sn
120 A - 500 ms
140 A - 100 ms

Koruma tipi

:

GG sigorta 10 A

Mekanik dayanıklılık

:

10 Mcycles

Minimum anahtarlama akımı

:

5 mA

Minimum switching voltage

:

17 V

Çakışmama süresi

:

1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması

Yalıtım direnci

:

> 10 MOhm

Bağlantılar - terminaller

:

Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 2,5 mm² - harici çap: 6 mm - kablo sertligi: katı veya esnek kablo uçsuz

Ürün ağırlığı

:

0,06 kg
